項目位于武漢市沌口經濟開發區,該人行天橋上跨城市主干道,設計與施工皆由我司完成。

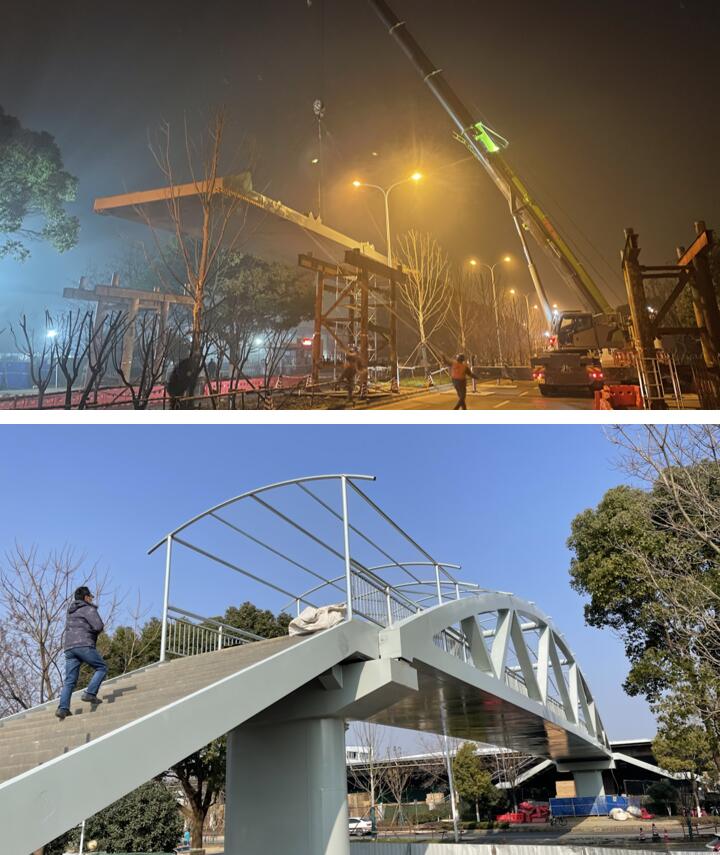

該人行天橋于2021年9月中旬完成設計,后經過詳細復核、一審、二審、圖審、報批等環節,施工隊伍于2021年10月正式進場,同年11月開始施工。2022年4月完成該人行天橋的所有施工任務。

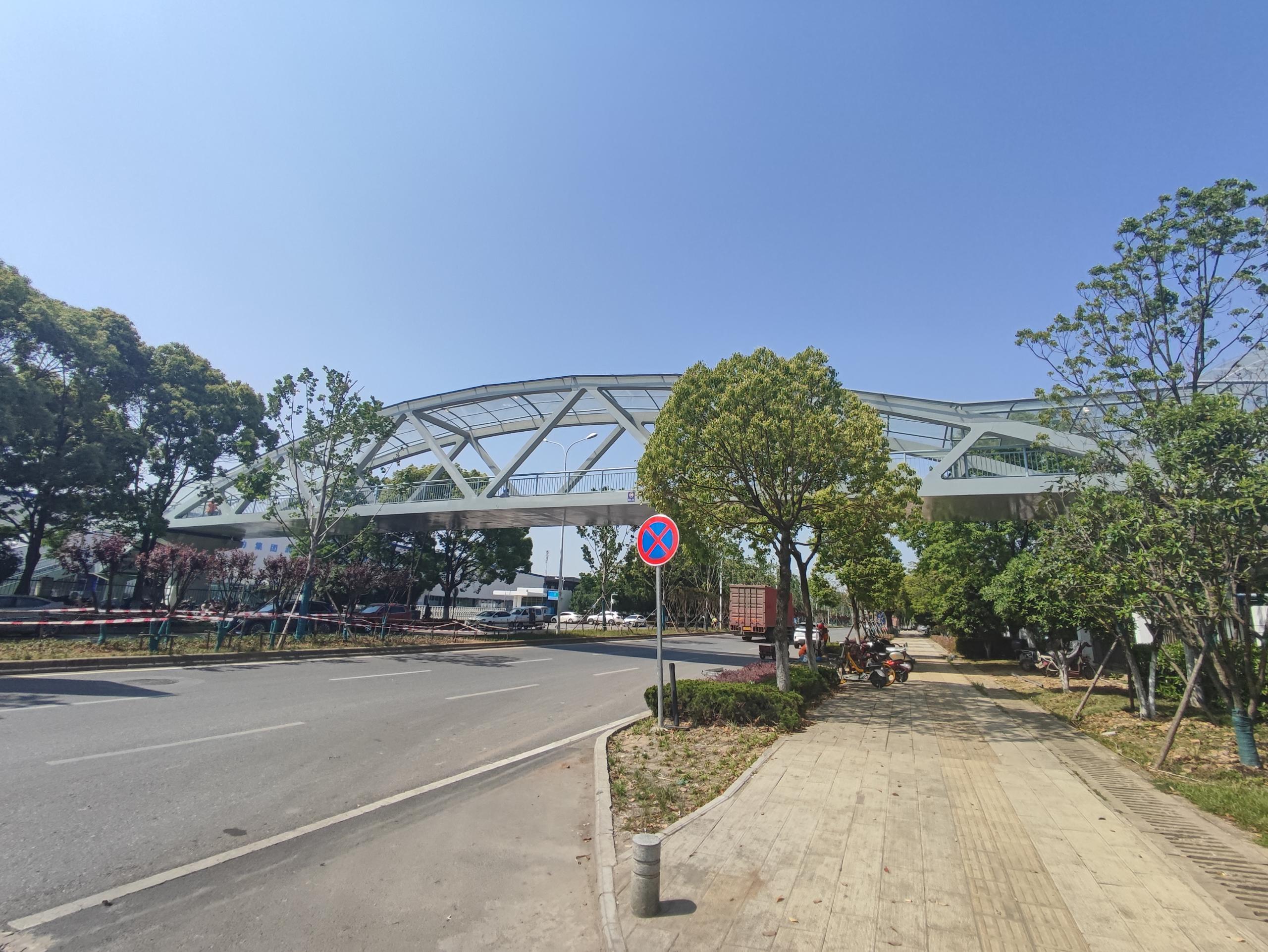

橋梁平面布置工字形。主橋桁架為簡支鋼桁梁拱,桁架拱全長49.92m,桁高5.4m,結構總寬5.1m。上、下弦桿均采用箱型截面,截面尺寸為500×400mm。腹桿采用箱型截面,截面尺寸300×400mm。兩片主桁拱肋之間采用直徑349mm橫撐連接。主橋桁架采用倒T形橫梁+正交異性鋼橋面板結構,現場焊接于兩片主桁下弦間。
主橋一側接1:2梯道與平臺連接,梯道全寬4.3m,凈寬4.0m,主橋另一側與平臺連接,采用雙邊箱結構形式。平臺兩側接梯道,梯道坡度為1:2,采用雙邊箱結構形式,全寬2.8m,凈寬2.5m。

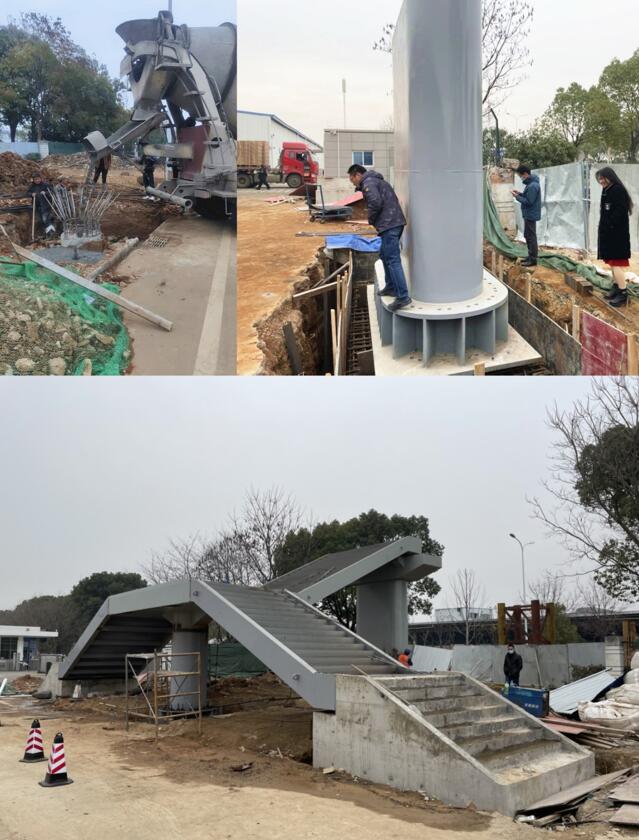

主橋下部設有Z1#~Z2#共計2個主墩,Z1#為鋼板墩帶鋼平臺柱式墩,Z2#主墩為鋼板墩帶鋼蓋梁柱式墩。樁基均采用鉆孔灌注柱。
整個施工期間,我司施工團隊兢兢業業,嚴格按照公司的技術要求和行業施工規范要求施工。鋼梁在制造前,我司施工隊伍對橋梁平縱橫數據、鋼梁設計參數表、支座設計參數等基本數據進行多次全面復核,同時安排鋼箱梁廠家對設計圖進行工藝性審查,且結合現場實際情況、工期等,繪制加工圖,確定制造工藝。
全體施工隊伍在經過歷年來長期不斷的經驗累積和學習,在公司各級領導和項目經理的帶領下,秉持“安全第一,質量第一”的原則為業主服務,最終圓滿完成該人行天橋施工任務!
