基于ANSYS(APDL)已知晾衣繩(索)的工作狀態,求晾衣繩(索)的初始態方法

發布時間:2023-03-13 11:18:10 瀏覽次數:818次

武漢建策工程咨詢有限公司?譚成煌


本次學習的是基于ansys apdl語言,已知索的受力狀態(有力態),求初始態(無力態)的方法。

列舉實例,我們晾衣服采用的繩索,如何做到晾曬衣服后,保證衣服不接觸地面,或離地面有要求的精確距離,那么我們就要在制作晾衣繩時,就要提前確定好長度,長度確定即確定了線型,才能保證繩索的工作態。如下圖:



繩晾衣服圖

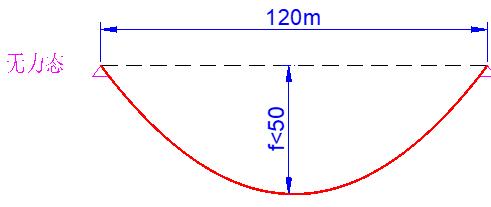

轉成工程實例,采用直徑為d=0.2m的鋼繩,牽過跨度為120m的塔上,并受11個集中荷載100T后,要求垂度為50m,求鋼繩的長度和初始態。草圖簡要如下所示:

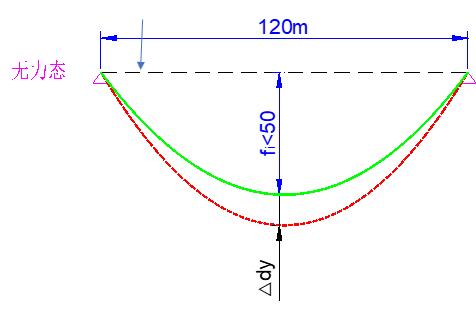

求解條件和求解問題已明確,想要解決此問題,實質上就是對索結構進行找形。索結構的形態其實是非線性大位移的問題,因?yàn)樗鹘Y(jié)構的形狀和應力形態是成相互影響的。所以,其索的有力態是很難事先提前找到的,也就是不知道空纜態的。因?yàn)榧纫獫M足假設的初始形態,又要滿足假設的預加力的分布,這利用常規的方法很難達到。由于計算軟件的非線性功能強大,可以借助有限元軟件進行對索的找形求解。主要的方法是采用迭代,通過軟件不斷的往下更新模型狀態,與施加荷載產生的位移相加的和慢慢逼近所需的結果。如下圖:




即,通過軟件不斷的往下更新模型,提取跨中節點坐標+本次更新后模型的受力位移:fi+△dy=逼近目標值。當所求得的值滿足我們所設定的誤差范圍內時,命令程序退出迭代,即求解完成。理論上很簡單,但將理論落實到地確實很難,需要不斷的摸索與反復嘗試比對。計算過程動畫演示如下:

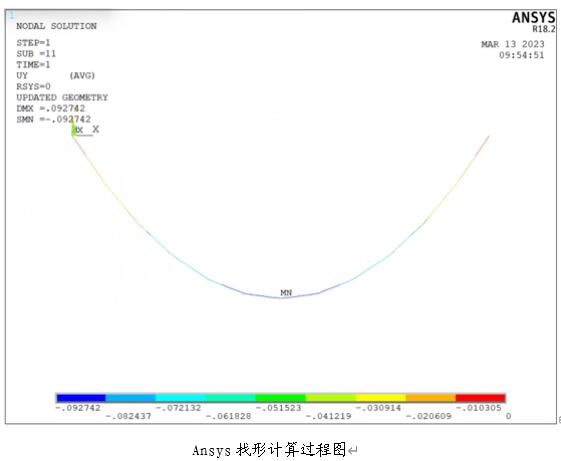

 FINISH

/CLEAR

/FILNAME,EX820

/PREP7

L0=120            !跨度120m

XH=0

AREA=0.0314     !m2  d=0.2m   r=0.1  A=0.1*0.1*3.14=0.0314m2

Ex=2.06E7         !規范2.06E5mpa=2.06E8KN/m2。10KN=1tonf。2.06E7tonf/m2。

Dens=7.85         !7.85tonf

Prxy=0.31

*dim,xy1,array,61,2

Q0=1              !1 tonf

QF=100            !100 tonf

ERR0=1/10000       !結束誤差

enum=60

istran=0.000006   !初始應變

ET,1,10

R,1,AREA,istran   !在實常數中給初應力

MP,EX,1,EX

MP,PRXY,1,0.31

MP,DENS,1,DENS

k,1

k,2,L0,-XH

L,1,2

LESIZE,ALL,,,ENUM

LMESH,ALL

NSEL,s,node,,3,61,1  !節點3-61

cm,zk,node

allsel,all

d,1,all  !等效=d,all,ux  d,all,uy  d,all,uz

D,2,all

*do,i,3,61,1

!ddele,i,ux

!ddele,i,uy

!D,i,uz

!d,i,ux,0

!D,i,ux

*enddo

!同上  ddele,zk,ux  ddele,zk,uy

NODE1=NELEM(ENUM/2,1)

NODE2=NELEM(ENUM/2,2)

ACEL,,1

*do,i,7,57,5

f,i,fy,-100

*enddo

FINISH

PASS1=1

*DOWHILE,PASS1

/SOLU

ANTYPE,0

NLGEOM,ON

SSTIF,ON

cnvtol,f,,0.01,2,1 !非線性收斂準則,根據計算情況修改。程序默認值是5/1000.

NSUBST,60

OUTRES,ALL,ALL

SOLVE

FINISH

/POST1

SET,LAST,LAST

!UPCOORD,1,1

!*GET,LOCY,NODE,32,LOC,Y

!*get,UY0,node,32,u,Y

RAODU=ABS(uy(32)+ny(32))

AAA=ny(32)

BBB=UY(32)

!ERR1=abs(5-RAODU)/5

!raodu=abs(LOCY+UY0)

err1=(50-raodu)/50

!PLDISP,2

plnsol,u,y

FINISH

/PREP7

*do,i,1,61,1

*get,xy1(i,1),node,i,loc,x

*get,xy1(i,2),node,i,loc,y

*enddo

*if,ERR1,lt,0.5,THEN !LT小于,GT大于

UPGEOM,0.1,LAST,LAST,EX820,RST

*ELSE

UPGEOM,5,LAST,LAST,EX820,RST

*ENDIF

*IF,ERR1,LT,ERR0,EXIT

*if,RAODU,gt,50,exit

*if,abs(uy(32)),gt,50,exit

*ENDDO

本次學習的軟件:ansys,梯滴威(比對)。

本次參考的書籍:《ansys工程結構數值分析》?王新敏;《ansys參數化編程與命令手冊》?王新敏

感謝某公司分公司副總經理周總的技術指導。

本次學習了ansys中的dowhile循環語句的使用,并結合if設置滿足誤差條件使程序在條件下執行運算,知道滿足相應規則退出。也學習了在計算找形時,所注意的各種相應的開關,如打開非線性,打開大位移,打開剛度硬化效應等,并反復查找過程中的發散(不收斂)問題,最終確定了迭代合適的步長和更新模型因子,否則就很難收斂。

下面利找形的結果,提取初始線性,算受力態是否與假定相符。

FINISH

/CLEAR

/FILNAME,EX820

/PREP7

L0=120            !跨度120m

XH=0

AREA=0.0314     !m2  d=0.2m   r=0.1  A=0.1*0.1*3.14=0.0314m2

Ex=2.06E7         !規范2.06E5mpa=2.06E8KN/m2。10KN=1tonf。2.06E7tonf/m2。

Dens=7.85         !7.85tonf

Prxy=0.31

*dim,xy1,array,61,2

Q0=1              !1 tonf

QF=100            !100 tonf

ERR0=1/1000       !結束誤差

enum=60

istran=0.000006   !初始應變

ET,1,10

R,1,AREA,istran   !在實常數中給初應力

MP,EX,1,EX

MP,PRXY,1,0.31

MP,DENS,1,DENS

 N,1,0.00000000,0.00000000

 N,2,120.000000,0.00000000

 N,3,1.66774346,-2.74920970

 N,4,3.33639244,-5.49609014

 N,5,5.00594810,-8.24064085

 N,6,6.67641157,-10.9828614

 N,7,8.34778402,-13.7227512

 N,8,10.1093031,-16.0968529

 N,9,11.8718471,-18.4686240

 N,10,13.6354173,-20.8380632

 N,11,15.4000148,-23.2051693

 N,12,17.1656407,-25.5699412

 N,13,19.0574415,-27.5524739

 N,14,20.9503994,-29.5325233

 N,15,22.8445155,-31.5100869

 N,16,24.7397906,-33.4851626

 N,17,26.6362256,-35.4577482

 N,18,28.6949672,-36.9995653

 N,19,30.7549384,-38.5385274

 N,20,32.8161391,-40.0746310

 N,21,34.8785693,-41.6078726

 N,22,36.9422288,-43.1382486

 N,23,39.1816212,-44.1469650

 N,24,41.4220757,-45.1522378

 N,25,43.6635899,-46.1540629

 N,26,45.9061616,-47.1524363

 N,27,48.1497883,-48.1473539

 N,28,50.5189397,-48.5083222

 N,29,52.8885416,-48.8653113

 N,30,55.2585889,-49.2183191

 N,31,57.6290767,-49.5673437

 N,32,60.0000000,-49.9123829

 N,33,62.3709233,-49.5673437

 N,34,64.7414111,-49.2183191

 N,35,67.1114584,-48.8653113

 N,36,69.4810603,-48.5083222

 N,37,71.8502117,-48.1473539

 N,38,74.0938384,-47.1524363

 N,39,76.3364101,-46.1540629

 N,40,78.5779243,-45.1522378

 N,41,80.8183788,-44.1469650

 N,42,83.0577712,-43.1382486

 N,43,85.1214307,-41.6078726

 N,44,87.1838609,-40.0746310

 N,45,89.2450616,-38.5385274

 N,46,91.3050328,-36.9995653

 N,47,93.3637744,-35.4577482

 N,48,95.2602094,-33.4851626

 N,49,97.1554845,-31.5100869

 N,50,99.0496006,-29.5325233

 N,51,100.942559,-27.5524739

 N,52,102.834359,-25.5699412

 N,53,104.599985,-23.2051693

 N,54,106.364583,-20.8380632

 N,55,108.128153,-18.4686240

 N,56,109.890697,-16.0968529

 N,57,111.652216,-13.7227512

 N,58,113.323588,-10.9828614

 N,59,114.994052,-8.24064085

 N,60,116.663608,-5.49609014

 N,61,118.332257,-2.74920970

E,1,3

*DO,I,3,60,1

E,I,I+1

*ENDDO

E,61,2



!LESIZE,ALL,,,ENUM

!LMESH,ALL

!NSEL,s,node,,3,61,1  !節點3-61

!cm,zk,node

!allsel,all

d,1,all  !等效=d,all,ux  d,all,uy  d,all,uz

D,2,all

!ddele,i,ux

!ddele,i,uy

!D,i,uz

!d,i,ux,0

!D,i,ux

!同上  ddele,zk,ux  ddele,zk,uy

NODE1=NELEM(ENUM/2,1)

NODE2=NELEM(ENUM/2,2)

ACEL,,1

!*do,i,7,57,5

!f,i,fy,-100

!*enddo

FINISH

!PASS1=1

!*DOWHILE,PASS1

/SOLU

ANTYPE,0

NLGEOM,ON

SSTIF,ON

!cnvtol,f,,0.01,2,1 !非線性收斂準則,根據計算情況修改。程序默認值是5/1000.

NSUBST,10

OUTRES,ALL,ALL

SOLVE

FINISH

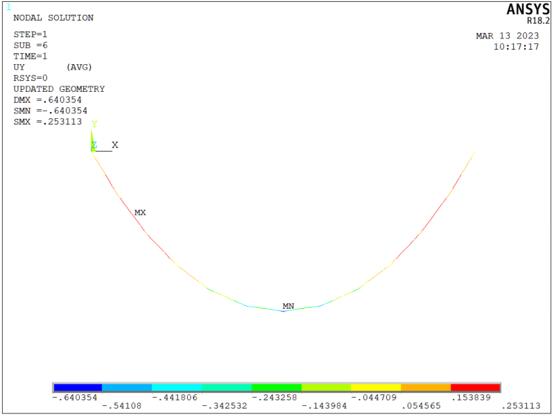

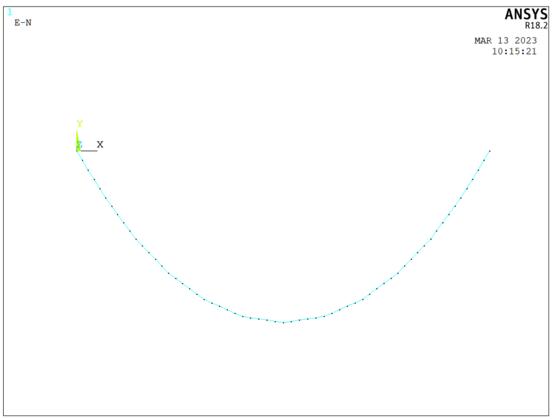

計算簡圖如下:





與找形結果一致。垂度=50.002

節點

節點號

x

y

dy

y+dy

N

32

60

-49.360

-0.6403

-50.0003



比對:

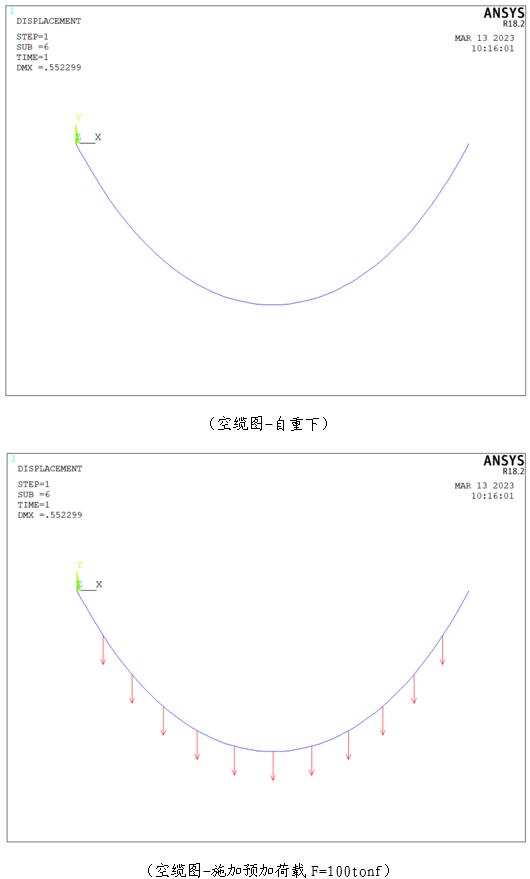

采用不同的軟件進行計算比對,利用ansys找形的到的最終形態,反算初始形態。下圖為最終一次找形前的初始態。

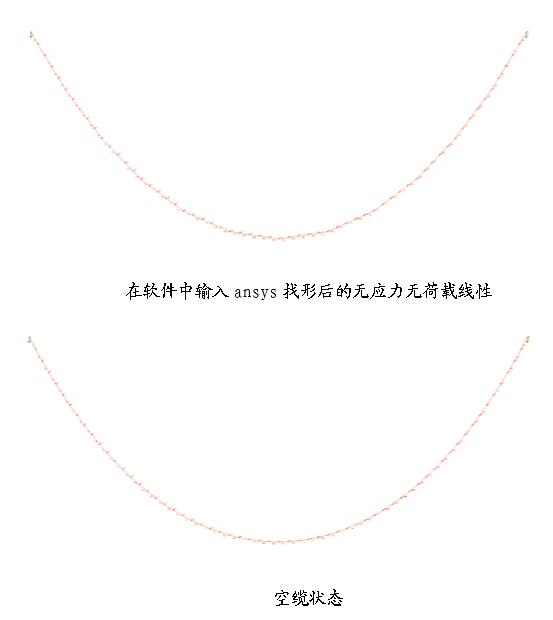

比對空纜線性,采用原坐標導入CAD比對:

原坐標對比2中軟件的空纜線性,基本完全吻合。

提取空纜狀態下受F=1000KN的集中荷載的線性結果。受集中力F后,跨中最終大位移為50.011m,與我們初定的50m目標值誤差僅為2/10000,與ansys求得的位移值50.0003基本一致。

其2種軟件最終結果對比;

軟件

節點

節點號

F集

中力

x

y

dy(m)

y+dy

(m)

目標值f(m)

誤差

ANSYS

N

32

100tonf

60

-49.36

-0.6403

-50

-50

6E-06

TDV

N

31

1000KN

60

-49.361

-0.6504

-50.011

-50

0.00022

-

-

-

-

0.00068

0.01012

0.01088

-

-

其結果有誤差原因可能是2種軟件輸入的材料特性方式不一樣,截面特性也不一樣,一種是直接四舍五入后直接填入軟件,后者是采用軟件自帶材料特性和截面工具輸入,所以截面特性上有區別。另外,集中力的輸入一個采用的tonf為單位,一個是KN,此處也有區別。

總結與心得,待續。
