S曲線斜拉橋索力優化及塔柱角度調整的學習分享

發布時間:2024-04-24 11:08:26 瀏覽次數:721次

以常見的S形曲線斜拉橋?yàn)槔?,主梁單?cè)錨定,求解索力優化,使主塔橫向彎矩合理,主梁在恒載作用下豎向位移理論值為0,求出索力優化狀態。

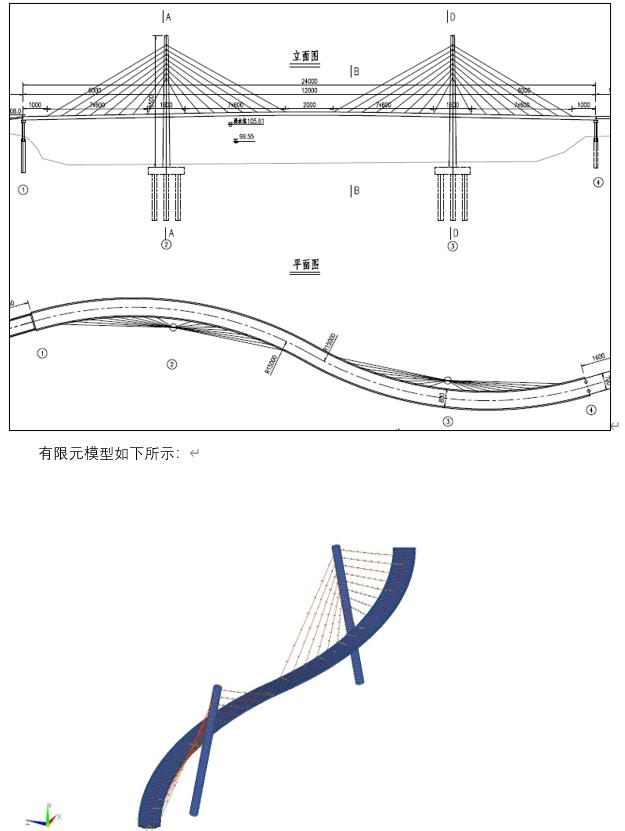

下圖為反向半徑為150m,主跨120m,邊跨受曲線影響,暫定邊中跨比為0.5,邊跨60m,主梁配重采用程序自動計算。其方案圖如下所示:

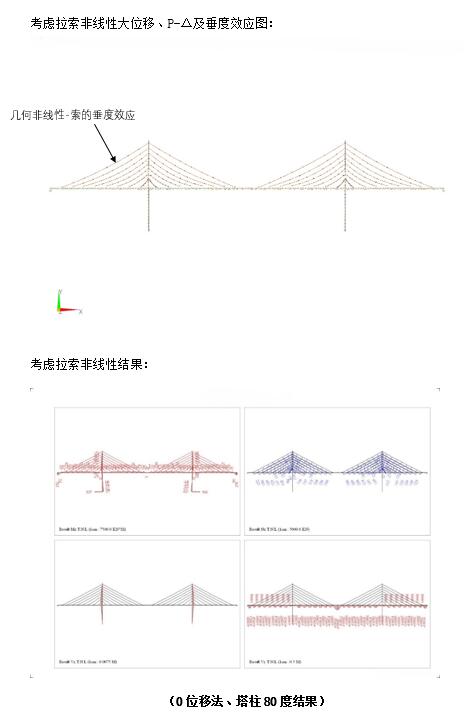

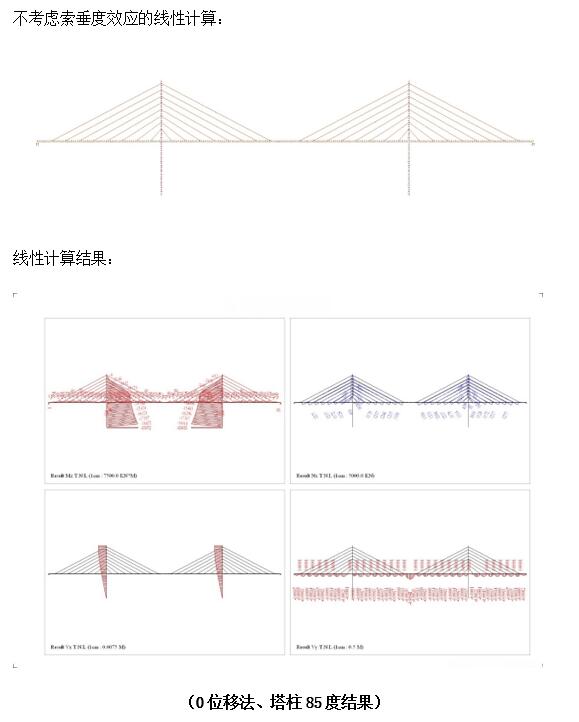

從計算結果對比來看,索力在橋梁跨度較小、主梁剛度較大的情況下,線性計算與非線性計算的結果相比差值較小,這也是在小跨徑且主梁剛度較大的情況下,大多設計者可不考慮拉索非線性計算的原因。
